SOAL DAN JAWABAN: Ayo Cek Pemahaman Fisika Kelas 12 BAB 4 Halaman 80: Tentukan Tegangan Maksimum

TRIBUNJOGJA.COM- Berikut ulasan lengkap mengenai soal dan kunci jawaban Ayo Cek Pemahaman pelajaran Fisika untuk Kelas 12 BAB 4

Materi soal ini merujuk pada buku Fisika Kelas 12 kurikulum merdeka yang ditulis oleh Lia Laela Sarah, Irma Rahma Suwarma

Gunakan panduan ini untuk memperdalam pemahaman dan memaksimalkan pembelajaran di rumah!

Berikut kunci jawaban untuk pelajaran Fisika Ayo Cek Pemahaman Kelas 12 BAB 4

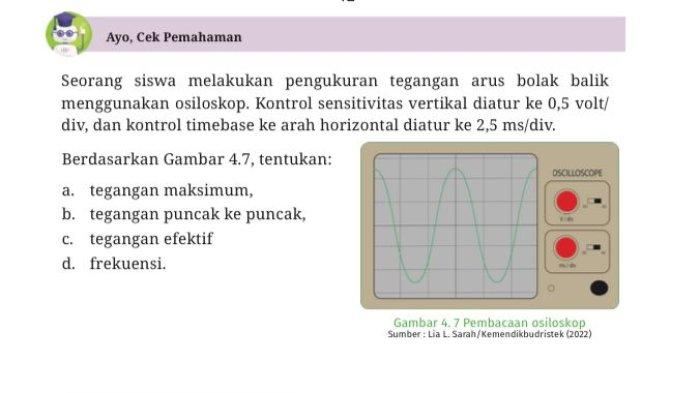

Seorang siswa melakukan pengukuran tegangan arus bolak balik menggunakan osiloskop.

Kontrol sensitivitas vertikal diatur ke 0,5 volt/ div, dan kontrol timebase ke arah horizontal diatur ke 2,5 ms/div. Berdasarkan Gambar , tentukan:

a. Tegangan Maksimum,

b. Tegangan Puncak Ke Puncak,

c. Tegangan Efektif

d. Frekuensi.

Baca juga: Soal dan Jawaban Ayo Cek Pemahaman Fisika Kelas 12 BAB 2 Halaman 35

Kunci Jawaban:

Diketahui skala grafik:

Vertikal = 0,5 volt/div

Horizontal = 2,5 ms/div.

a.       Tegangan maksimum (Vmaks) Tegangan dibaca dari grafik arah vertikal, dari posisi nol ke atas ada 5 kotak (5 div), maka:

Vmaks = 5 div x 0,5 volt/div = 2,5 volt

b.       Tegangan puncak ke puncak (Vpp)

Vpp = 2 Vmaks = 2 x 2,5 volt = 5 volt

c.

d.       Frekuensi (f)

Ke arah horizontal, untuk satu gelombang terdapat 3 kotak atau 3 div, sehingga periodenya:

T = 3 x 2,5 ms/div = 7,5 ms frekuensinya:

(MG Annisa Nur Khasanah)
