Soal dan Jawaban Ayo Cek Pemahaman Fisika Kelas 12 BAB 2 Halaman 35

TRIBUNJOGJA.COM - Berikut ulasan lengkap mengenai soal dan kunci jawaban Ayo Cek Pemahaman pelajaran Fisika untuk Kelas 12 BAB 2

Materi soal ini merujuk pada buku Fisika Kelas 12 kurikulum merdeka yang ditulis oleh Lia Laela Sarah, Irma Rahma Suwarma

Gunakan panduan ini untuk memperdalam pemahaman dan memaksimalkan pembelajaran di rumah!

Berikut kunci jawaban untuk pelajaran Fisika Ayo Cek Pemahaman Kelas 12 BAB 2

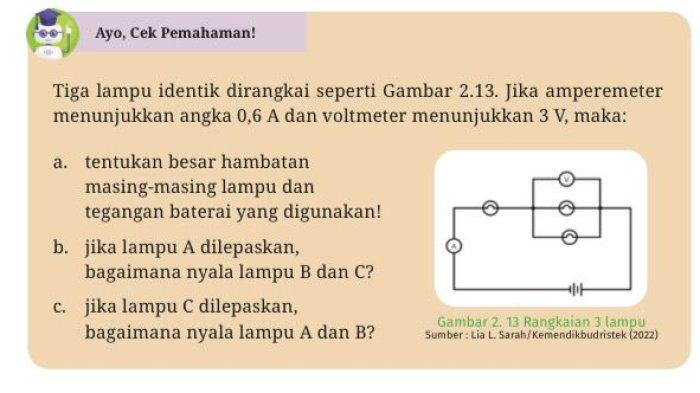

Tiga lampu identik dirangkai seperti Gambar.

 Jika amperemeter menunjukkan angka 0,6 A dan voltmeter menunjukkan 3 V, maka:

a. tentukan besar hambatan masing-masing lampu dan tegangan baterai yang digunakan!

 b. jika lampu A dilepaskan, bagaimana nyala lampu B dan C?

c. jika lampu C dilepaskan, bagaimana nyala lampu A dan B?

Kunci Jawaban:

a.       Arus pada amperemeter Itot = 0,6 A, Tegangan yang ditunjukkan voltmeter adalah tegangan tegangan paralel V p = 3 V.

Asumsikan hambatan voltmeter dan hambatan ampere meter dan voltmeter diabaikan. Hambatan total rangkaian, yaitu:

 Rtot = R + R p, Sedangkan hambatan paralelnya, yaitu :

b.      Jika lampu A dilepaskan, hambatan rangkaian semakin kecil yaitu:

Baca juga: Soal dan Jawaban Ayo Cek Pemahaman Fisika Kelas 12 BAB 1 Halaman 19

Rtot = ½ R, saat baterai tetap maka arus yang mengalir semakin besar, daya lampu semakin besar sehingga setiap lampu menyala lebih terang.

c.       Jika lampu C dilepaskan, hambatan rangkaian semakin besar yaitu Rtot = 2R, saat baterai tetap maka arus yang mengalir semakin kecil, daya lampu semakin kecil sehingga setiap lampu menyala lebih redup.
